一、腐蝕質(zhì)量損失片的準(zhǔn)備
腐蝕質(zhì)量損失片是本試驗(yàn)至關(guān)重要的標(biāo)準(zhǔn)物質(zhì)。損失片是用于監(jiān)測(cè)試驗(yàn)環(huán)境對(duì)一般裸鋼的平均腐蝕程度。在試驗(yàn)實(shí)施過(guò)程中通過(guò)測(cè)定特定循環(huán)數(shù)所造成的質(zhì)量損失值是否滿足標(biāo)準(zhǔn)的范圍要求來(lái)驗(yàn)證試驗(yàn)是否有效、正確。

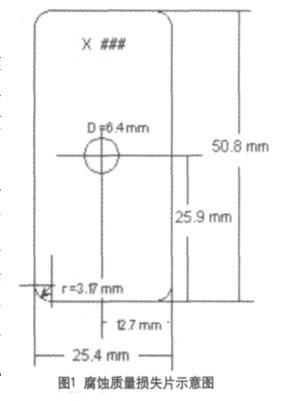

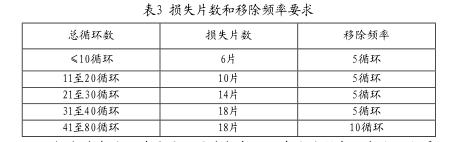

在中間監(jiān)控環(huán)節(jié)如果損失值在范圍內(nèi)（根據(jù)試驗(yàn)最終目標(biāo)值線性計(jì)算）的，則試驗(yàn)是有效的、正確的，試驗(yàn)可以繼續(xù)進(jìn)行；當(dāng)損失值損失值不在范圍內(nèi)的，需要調(diào)查出造成損失值偏差的原因，修正后繼續(xù)進(jìn)行試驗(yàn)。腐蝕質(zhì)量損失片表面須沒有涂層及后期涂層處理，而且每一片腐蝕質(zhì)量損失片以鋼印的形式在其表面刻上字母數(shù)字識(shí)別號(hào)（見圖1、圖2）。當(dāng)試驗(yàn)的總循環(huán)數(shù)確定后，根據(jù)表3中的規(guī)定準(zhǔn)備相應(yīng)數(shù)量的損失片。以第4節(jié)中的甲、乙產(chǎn)品為例，則甲產(chǎn)品需要使用18片損失片，乙產(chǎn)品需要使用14片損失片。




損失片在使用前需要用甲醇或者丙酮清潔將所有防腐油及潤(rùn)滑油從表面去除，然后的稱重。稱重結(jié)果用g表示，稱重結(jié)果記錄并留用。如果損失片不是立即使用的，要將其存放好以確保其在試驗(yàn)開始之前不會(huì)產(chǎn)生腐蝕。然后，根據(jù)損失片的數(shù)量準(zhǔn)備足夠數(shù)量的支架。將損失片用緊固件固定在鋁質(zhì)的或者非金屬材質(zhì)的支架上。螺栓、螺母、墊圈不能使用黑色的塑料材料，使用尼龍材料。損失片和樣架表面至少要有5mm的間隙。所有的損失片都需要以與垂直方向的夾角不大于15度的方式固定，且損失片之間不能有接觸。在支架上每一個(gè)損失片的位置都要按照損失片上所刻的字母數(shù)字識(shí)別號(hào)記錄下來(lái)。






損失片的擺放位置一般來(lái)說(shuō)要盡可能接近測(cè)試樣品從而使損失片和樣品經(jīng)歷同樣的腐蝕環(huán)境。
二、鹽溶液的制備
復(fù)合鹽溶液的質(zhì)量百分比配比如下：
氯化鈉（N aC l）：0.9%；氯化鈣（C aC l2）：0.1%；碳酸氫鈉（N aH C O3）：0.075%；
水（H2O）：98.925%。氯化鈉必須為試劑純級(jí)的或者M(jìn) orton C ulinox 999食物純級(jí)。氯化鈣必須為試劑純級(jí)。碳酸氫鈉必須為試劑純級(jí)。水必須滿足ASTMD1193 Type IV的要求。注意：氯化鈣、碳酸氫鈉必須分別溶解在水里，然后在加在含有其他藥劑的溶液里。如果所有的藥劑以干燥的固體狀態(tài)加在一起，將會(huì)在溶液里產(chǎn)品不溶性沉淀物。
三、試樣的準(zhǔn)備及擺放
當(dāng)樣品為實(shí)際產(chǎn)品或者具有代表性的產(chǎn)品并且已知其使用狀態(tài)及安裝方向時(shí)，樣品必須模擬這樣的狀態(tài)和方向在試驗(yàn)箱內(nèi)放置。當(dāng)樣品為試板和/或其使用狀態(tài)及安裝方向時(shí)不明時(shí)，在原則上樣品以試驗(yàn)面朝上且與垂直方向成20±5度角在試驗(yàn)箱內(nèi)放置。如果產(chǎn)品標(biāo)準(zhǔn)或圖紙中有需要的話，在試驗(yàn)前用石擊儀或者刻劃工具對(duì)樣品涂層造成一定的損傷來(lái)更好的模擬其在使用環(huán)境中潛在的受損情況。這兩種預(yù)處理方法的使用必須獲得相關(guān)部門的認(rèn)可，這兩種方法分別需要按照GMW14700和GMW15282進(jìn)行。http://www.dgzhenghang.cn
