下面以500型萬用表為例介紹萬用電表故障檢修的具體方法





檢修一臺萬用表，首先要進行外部清潔處理工作，然后與一臺電氣性能良好的萬用屯表作對比，接入電路后觀察其故障現象，分析和判斷其可能的故障點，再動手修復，檢修萬甩表時通常是首先檢查電流表，然后再檢查電壓表(先直流電壓，后交流電壓)和歐姆表。在檢測各測量范圍時，一般是從小范圍再到大范圍，逐擋進行試驗。L直流電流表故障分析
(1)檢查方法：將待修電表與另一臺良好的電流表串聯后接入電路中測量電流

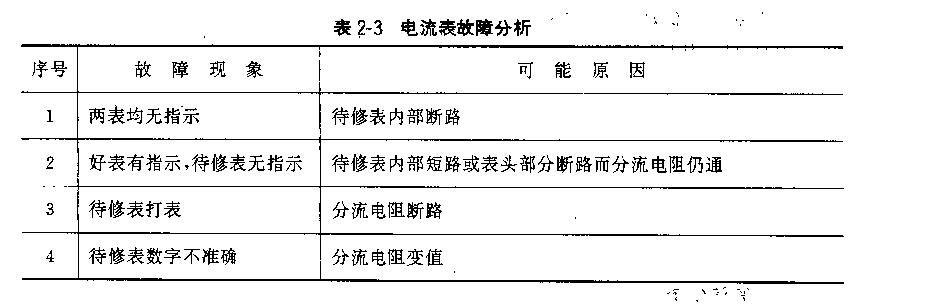

(2)故障分析(見表2—3)




(3)典型故障(以圖2—14為例)：
①分流電阻675Q斷路，結果1mA范圍訂表，而10mA；100mA及500mA八范圍通而無指示，測電壓時讀數偏高。②表頭串聯電阻12kD斷路，結果所有范圍都通，但尤指示。
一、直流電壓與交流電壓表故障分析
(1)檢查方法：將待修萬甩表與另一臺良好的電壓表并聯后接入電路去測量不同的電壓。

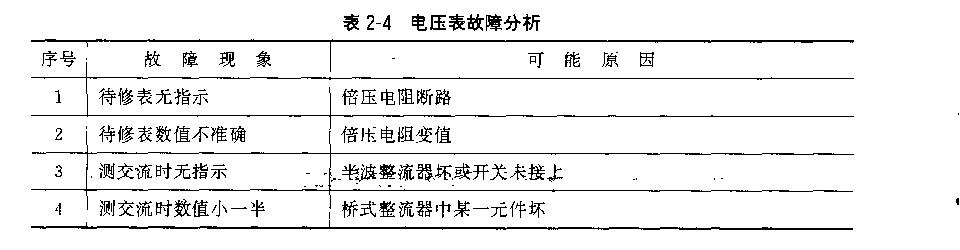

(2)故障分析(見表2—4)：




(3)典型故障(以圖2—販為例)：G附加電阻11.4kQ斷路，結果在所有電壓測量范圍內均無指示。②附加電阻800kQ阻值變大，結果2.5v和l ov范圍內測量正常500V讀數偏4。
二、歐姆表故障分析
(1)檢查方法：用待修表測量不同的阻值，與良好的歐姆表的測量結果作比較

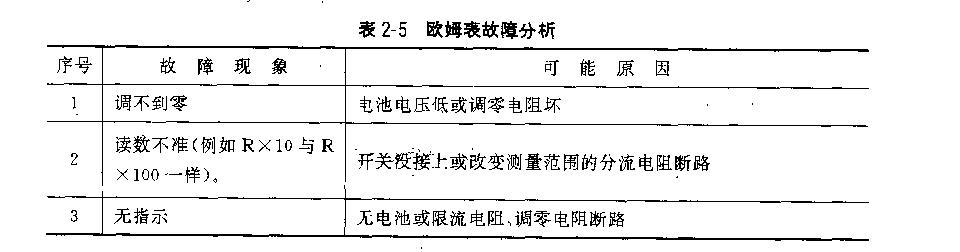

(2)故障分析(見表2—5)： http://www.dgzhenghang.cn
