有人認為稀土木磁電機(亦稱稀土電機)與一膠水磁電機沒有什么兩樣。結果性能并不見得有顯著提高有的反而下除白白浪費了昂貴的稀土材料。所以對稀土電機的認識，也是隨著不斷的設計b研制、生產、和使用過程逐漸加深發展起來的。因此要較好地了解稀土電機的發展與開洗必須掌握稀土電機的特殊性。







一、稀土永磁電機酌特殊結構形式

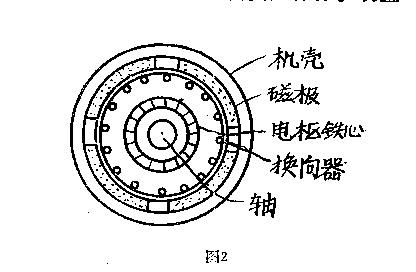

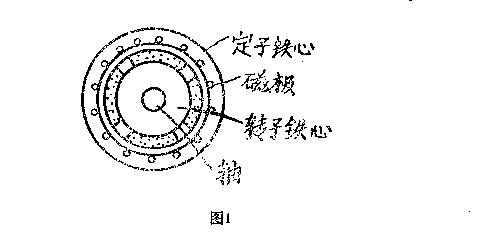

膠水磁電機常用的整體星形轉于結構及爪形轉子結構，在稀土電機中由于碰鋼很厚等，不適宜用。改成徑向勵磁結構，這種結構與一般凸極式電機相似，將稀土磁鋼直接粘合在鐵心上。如圖1當轉于較大，轉速較高。離心力過大時，磁鋼外表面可加非磁性保護環，這樣造成飛隙放大，但對稀土電機來說，因其矯頑力大，磁場往往才接近磁能，這種結構在交流發電機，無刷電動機中應用較多。對直流電機，轉子邊是電樞與換向器。則磁極與機殼直接粘合，作為定子。如圖2，一般不需要其他保護裝置。

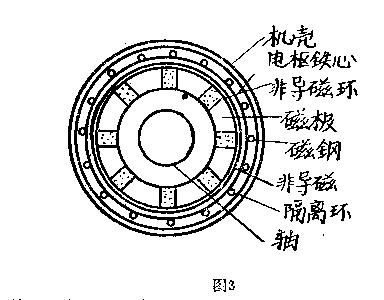

徑向勵磁結構常用在四極以下電機中，其氣除磁場不高。對四極以上，功率較大的電機．則采用切向勵磁結構。如圖3，實際可有二個磁鋼有效面并聯提供一個氣隙磁場，所以電機的氣隙磁場較高，磁蹦按排較為合理。滋鋼利用率亦特提高，為了減小磁鋼內側面的漏磁，需用非導磁環與轉軸隔開，在大型高轉速電機中，出于離心力較大，轉子外表面需采用非導磁環保護。因此電機結構效復雜，漏磁系數較大(1．25—1．5)為著提高磁鋼利用率，以現一種軸向勵磁結構，如圖4，這種結構磁鋼二個有效面都能直接提供氣隙磁場。電樞做成盤式繞組，電機外形成扁平形。在汽本驅動心機，電動摩托車及磁盤驅動器等場合應用較為適宜。稀土電機的特殊結構形式還很多，如聚磁結構，并串聯復合勵滋結構等。這里不一一介紹。但一個共同的特點，磁路較一般水磁機復雜，氣隙較大．漏磁回路更為復雜。





二、銻土永磁電機加z工藝的特殊性
由于稀土電機的磁鋼一級都比較泳而且又脆又硬，只能用磨、切割等方法加工。增加了稀土電機的成本。大批量生產時，磁鋼加產則需用模制成形后，再進行特制的成形磨，一次加工成功。當前尚有提出用定向澆鑄，無親量鑄造等方法直接成形，及快淬模壓成形等方法，都在不斷發展中。裝配工藝—卜由于稀土磁鋼內栗矯頑力特大，電機整體充陳很難使磁鋼飽和。因此，成形后先沖陳然后再組合裝配。工藝上也與一膠永磁體有些不問，這些工藝，隨著稀土電機的發展也在不斷發展創新。




三、稀土永磁電機的磁場分橋及設計朗
特殊性是由于稀土電機漏磁回路比較復敘一般磁路計算不易算準，如切向勵磁結構，特有九條不同性質的漏磁回路，很難策準，影響設計的正確性，尤其是?。簁永磁交流電機中氣隙磁場是交流與永磁場的復合，磁路又處在極度飽和，是—種非線性動態磁場，計算的難度更大，所以稀土電機的磁場分衍及設計，采用存阻元法進行分析及用“場”、“路”相結合的CAD優化設計較為適宜。提高了設計的正確性與磁鋼的利用率，降低丁成本。為了使程序包進一步規格化，提高共功效。采用拓撲有限無法取得顯著成效。近年來，在三場(磁場、熱場、應力場)綜合分析及結構形狀優化等設計方法已形成CAD程序包。對非線性動杰場的分析與計算，運用狀態變量法與復數變邀法等，對稀土電機進行動態仿免提高了稀土電機持性的計算精度均設計的正確度，為稀土永磁電機的深入研究打下了理論基礎。http://www.dgzhenghang.cn
