電除塵器由機械和電氣兩大部分組成
1.結構型式

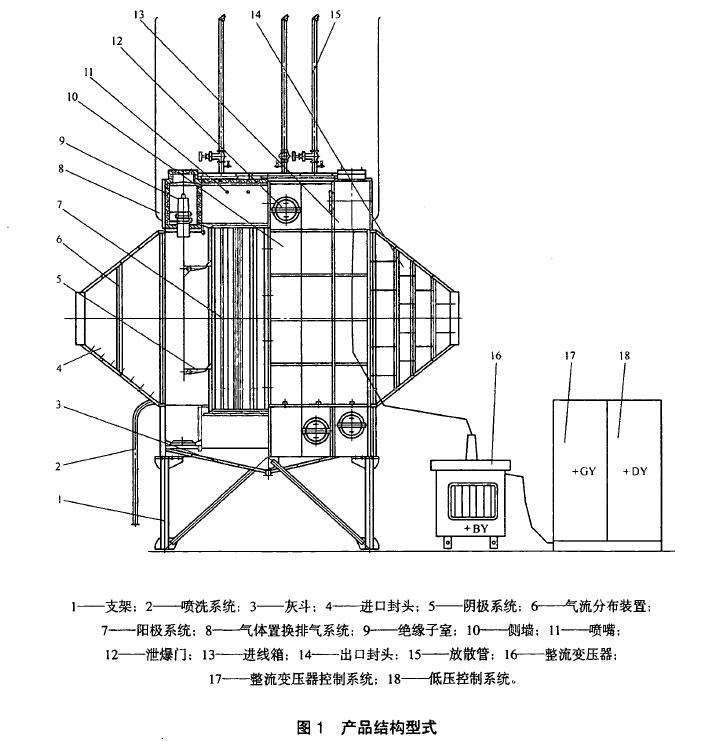

電除塵器由機械和電氣兩大部分組成。機械部分包括進口封頭、側墻、屋頂、端底梁、出口封頭、陰極系統、陽極系統、噴洗系統、氣體置換排氣系統等:電氣部分包括整流變壓器、整流變壓器控制系統、低壓控制系統等。見圖1 。


2.基本參數
2.1處理煤氣量: 500臼n31h'~ 100000m31h (標況)。
2.2工作環境溫度: -30oC ~-450C 。
2.3煤氣溫度: -20C~70.Cc
2.4 供水壓力:
供水總壓力為0.35MPa~0.45MPa (噴嘴處〉。
