正航介紹電纜局部放電測試系統檢定方法
1范圍
本標準規定了電纜局部放電測試系統的儉定項目與技術要求、檢定用器具、檢定方法和檢定結果及處理。
本標準適用于電纜局部放電測試系統的檢定。
本標準適用于新制造的、修理后的和使用中的電纜局部放電測試系統的檢定。
2術語和定義
下列術語和定義適用于本標準。
2.1
電纜局部放電測試系統partial discharge t由出g system of el四tric四bl回
適合電纜局部放電測試的整套的回路。測試系統通常是由試驗裝置和被試品(電纜)組成的，包括從電網引出的電源開始到用以指示放電量的局部放電測試儀之間的任何回路，以及影響其回路的任何部件。

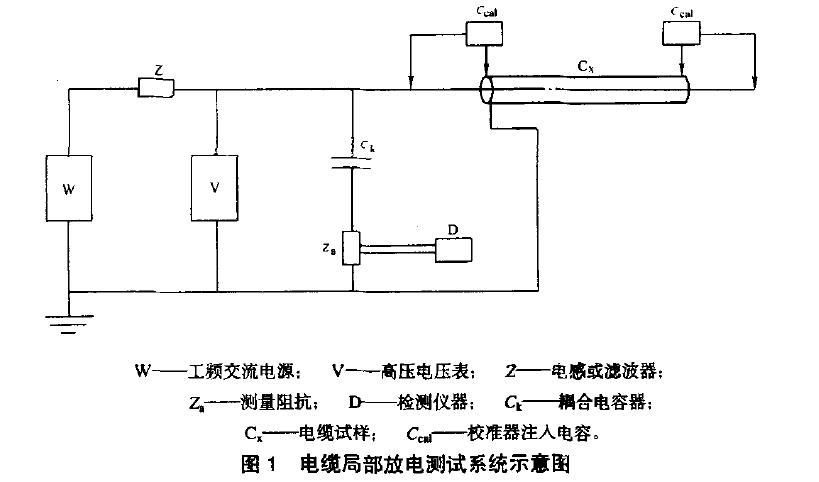

電纜局部放電測試系統如圖1所示.但連接方式不僅限于圖1.也可采用其他可用于電纜局部放電測試系統的連接方式。

2.2試驗電源的容差toJerances of the陽tsupply
C~al
當高壓試驗電源在其試驗電壓下，試驗電壓持續3∞s時，規定值和實際值之閱允許的差別。
2.3校準脈沖的上升沿the rise edge of the calibration pulse
校準脈沖的上升沿是)個視在時間參數，定義為校準脈沖前沿的10%和傭%時刻之間的時間間隔(刀。
2.4校準脈沖的波尾the tail of the calibration pulse
校準脈沖的波尾是)個視在時間參數.定義為校準脈沖大于10%的時間間隔(瓦〉。
2.5
局部放電測試系統的靈敏度The sensitivity or te喝t circuits and instruments ror the t臼ting system
or partial discharges
局部放電測試系統的靈敏度是指存在背景干擾時最小可檢測的脈沖放電量，其數值為背景干擾的2倍。
2.6局部放電測試儀的線性度The degree or linearity or instrument ror the measuring or par伽l
discharg四局部放電測試儀的線性度是指局部放電測試儀顯示電荷與校準電荷的一致性程度。
2.7局部放電測試儀的線性度誤差The lin隨時ty error or instruments ror measuring or partial
discharg由
局部放電測試儀的線性度誤差是指局部放電測試儀顯示電荷與校準電荷之間的偏差，通常用百分比表示。
2.8測量不確定度uncertaInty of a me國urment
測量不確定度是表征合理地賦予被測量之值的分散性，與測量結果相聯系的參數。
3檢定項目與技術要求
3.1檢定項目
a)試驗裝置的組成:
b)試驗裝置的試驗電源:
c)試驗裝置試驗電壓輸出指示值的示值誤差，
d)試驗裝置局部放電的檢測靈敏度:
的試驗裝置的放電量校準器的電荷量及脈沖放形的檢xE:
η局部放電測試儀的線性度檢定:
g)局部放電測試系統衰減系數的檢查:
h)局部放電測試系統響應(或雙脈沖曲線的繪制)的檢查。
3.2技術要求
3.2.1試驗裝置的組成
電纜局部放電試驗裝置至少應由高壓電源、高壓電壓表、測量回路、放電量校正器、局部放電測試儀等組成。必要時應有屏蔽實驗室。局部放電測試儀必要時應有"零標"或"峰標"。
3.2.2試驗裝置的試驗電源
3.2.2.1電纜局部放電試驗裝置的電源，應是無諧波和元干擾的50Hz正弦波形的電源。其頻率為(50土I)Hzo
對于電源環境較差的實驗室，應單1蟲從電源變壓器引一路專用電源，并主到醫壓濾波后，再引人實驗室。
3.2.2.2電纜局部放電試驗裝置電源波形的峰值與有效值之比為.fi.(li:5%)。
3.2.2.3電纜局部放電試驗裝置試驗電源的容差為3%。
3.2.3試驗裝置試驗電壓輸出指示值的示值誤差
電纜局部放電試驗裝置試驗電壓輸出指示值的示值誤差為3%。
3.2.4試驗裝置局部放電的檢測靈敏度
電纜局部放電試驗裝置的局部放電檢測靈敏度qmin'應優于5pC，
3.2.5試驗裝置放電量校準器的電荷量及脈沖波形
電纜局部放電試驗裝置的放電量校準器的注入電荷誤差為-30%~+1O%。其校準脈沖的上升沿應
不大于0.1陽，其波尾不小于1∞陽，校準脈沖的重復頻率小子5kHz。
3.2.6局部放電測試儀的線性度
局部放電測試儀的線性度誤差應不大于10%。
4檢定用器具
a)高壓千伏表(0~3∞)kV.分度值為O.l kV，測量不確定度應不大于1%;
b)數字萬用表.頻率檔為(0~20)kHz，分度值為O.IHz，測量不確定度應不大子問:
c)電源、波形分析儀·測量不確定度應不大于1%;
d)記憶示波器:頻率響應不小于1∞MHz，靈敏度不低于ImVf，由V，測量不確定度不大于陽，
e)數字電容表ì9lú量不確定度應不大于1%;
。單脈沖校正發生器:
g)雙脈沖校正發生器。
