正航儀器測定操作與檢查儀器
1.測定
在l0cm水柱的壓力下，空氣從一定面積的試樣上側流經革的孔隙從排氣口進入玻璃量筒至使量筒中的水位下降，水被排出。水位由0ml下降到100ml時所需要的時間就相當于一定面積的試樣透過l00cm3空氣所需的時間。
2.操作
2.1檢查儀器
試驗前必須檢查儀器是否安裝好，并將彎管口 b與玻璃尖端a之間距離調到h2=l0cm，然后夾住量筒下端夾子“6”和“7”注入水，并將量筒用玻璃塞塞緊，打開夾子“7”，如果無水流出，則表明儀器不漏氣。符合試驗要求，重新夾緊夾子“7”，并將與試樣等面積的橡皮片放入試樣筒“2”、“3”之間，然后上緊螺帽，先打開夾子“7”，再打開夾子“6”，如果玻璃管口a無水流出，則表示各接頭不漏氣，可確定全部裝置符合要求。
2.2空缺試驗
在不放橡皮片及試樣的情況下，測定l00ml空氣從試樣進入量筒的所需時間，即為空缺試驗，為此先將20±3℃的蒸餾水裝滿量筒，塞緊玻璃塞，先打開夾子“7”，再打開夾子“6”，水從玻璃管口a處流出，當量筒內水位下降到“0”位時，立即開動秒表，待水位降到刻度l00 ml時立即停止秒表記錄所需時間，以t0(s)表示，空缺試驗不得少于兩次，平行試驗之差小于0.5s。
t0應在20±ls。若不在此范圍內可改變玻璃管口“9”的直徑和橡皮管“l0”的長度，以增減管路阻力。
2.3試樣試驗
按規定圖1一8所示10部位切取一圓形試樣并進行空氣凋節，夾緊在試樣夾“2”、“3”之間，再按空缺試驗操作，通過試樣100ml空氣所需時間ts，同時作試樣試驗兩次以上，平行試驗相差小于0.5s。
3.計算

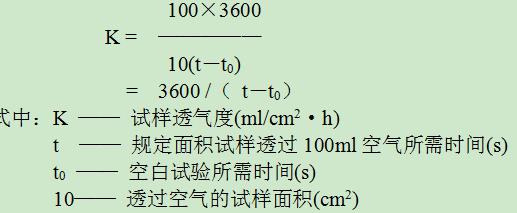

3.1試樣的透氣度

如果試樣透氣性很小，通過100ml空氣的時間在15min以上時，則應把量筒內水位調到“0”位后，記下5～10min內透過空氣的量(觀察記錄水位下降的體積)結果可按下式計算。
