正航儀器設備技術整理彎曲試驗的試驗方法
1.試驗方法

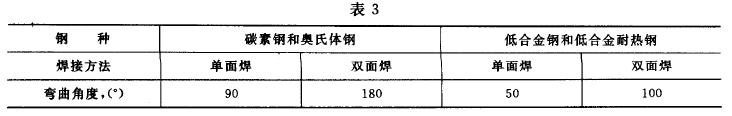

彎曲試驗的試驗方法按GB 232 的規定，彎芯直徑為30'， 支輯間距離不大于60'， 彎曲角度按表3 ，異種鋼焊接接頭的彎曲角度按強度較高一側的母材。

2. 合格標準
彎曲試驗的合格標準為z 當彎曲到規定的彎曲角度后，試樣上任何方向缺陷長度均不大于3mm 。試樣的棱角開裂不計。
3.常溫沖擊試驗
3.1試樣尺寸
3.2 常溫沖擊試驗試樣應從樣坯上含最后焊層的焊縫中切取，試樣的上表面離母材1~2 mm ，缺口軸線應垂直于母材表面并處于焊縫斷面的中心，見圖11 。

4.常溫沖擊試驗采用GB/T 229 中的V 型試樣(1 0 mmX10 mmX55 mm 或5 mmX10 mmX55 mm) ，試樣缺口按焊件的試驗要求可分別開在焊縫金屬、熔合線或熱影響區，見圖12 。
熱影響區試樣缺口軸線應垂直于焊縫軸線，缺口軸線至熔合線的距離51 按焊接該試件時所用焊接工藝的評定報告。



5.合格標準

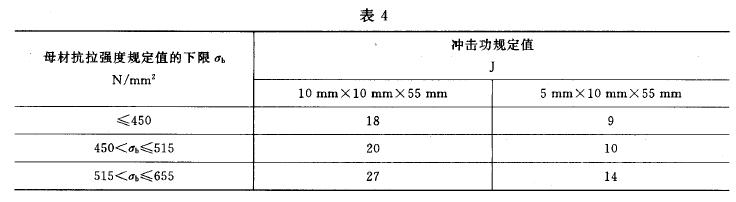

常溫沖擊試驗的合格標準為z 三個試樣的常溫沖擊吸收功平均值應不低于母材規定值，如無母材規定值時，應不低于27 J(試樣截面尺寸為10 mmX 10 mm) ，并且至多允許有一個試樣的沖擊吸收功低于上述指標值，但不低于上述指標值的70% 。
異種鋼焊接接頭按抗拉強度較低一側母材的沖擊吸收功的規定值。
