正航儀器應力腐蝕體系
有關應力腐燭的歷史較早可以追溯到十九世紀后期，當時發(fā)現(xiàn)黃銅彈殼在儲存過程 中經(jīng)常開裂,而且在雨季特別頻繁,所以人們就稱之為“季節(jié)性破裂”(Season Cracking), 簡稱季裂。直至1918年，Bassett等人研究發(fā)現(xiàn)，這種黃銅的季節(jié)性破裂的環(huán)境因素是
材料
低碳鋼 高強度低合金鋼 不銹鋼鋼 奧氏體不誘 招合金 銅合金 鈦合金
潮濕空氣中含有微量的氨，而且彈殼存在冷加工時引起了殘余應力，于是建議將這種破 裂現(xiàn)象改名為“腐燭破裂”。除了此”之外，人們還發(fā)現(xiàn)：柳制的蒸汽鍋爐的爆炸事故 與柳接部位縫隙內(nèi)的氛氧化鈉有關，便稱之為低碳鋼在濃減溶液中的“滅脆”。到了二 十世紀初期，又有人發(fā)現(xiàn)鍋合金在潮濕大氣中的應力腐燭以及低碳鋼在硝酸鹽溶液中的 應力腐燭。二十世紀30年代，隨著奧氏體不繡鋼逐漸引入化學工業(yè)，人們發(fā)現(xiàn)不誘鋼 在熱濃氯化物水溶液中也存在應力腐燭破裂的現(xiàn)象。酸性油氣田的開發(fā)，引起了人們對 鋼材在硫化氫環(huán)境介質中應力腐蝕的重視，并進行大量的研究工作。表1.2列出了幾種 常見的應力腐蝕介質體系（15_19）
表1.2常見應力腐燭材料-介質體系 11 The common metal materials-environment system
腐蝕介質
H2S水溶液、NaOH溶液、確酸及硝酸鹽溶液、OhCOHW溶液 H2S水溶液、含cr溶液 HaS水溶液、含cr溶液、連多硫酸、氣氧化物溶液 Ffcs水溶液、含cr溶液、連多硫酸、里氧化物、髙溫高壓水 潮濕空氣、含cr溶液、海水 含NH/溶液、親鹽溶液、50^氣體 含cr溶液、甲醇、固態(tài)氯化物（溫度高于29(rc)、發(fā)煙硝酸
產(chǎn)生應力腐燭基本條件有3個，分別是：材料因素、環(huán)境因素和力學因素。材料因 素即敏感的合金，是指有一定的化學成分和組織結構的鋼材，對一些介質存在應力腐燭 敏感性。理論上講，純凈的金屬不可能產(chǎn)生應力腐燭，因為純凈的金屬在腐燭介質中是 不可能形成引起電化學腐蝕的微電池的。但是，金屬中只要含有微量的雜質，就足以引 起應力腐蝕破裂，環(huán)境因素是說指定的介質對某一敏感合金而言，即必須有一個或一些 特定介質與之匹配，才能發(fā)生應力腐蝕。如表1.2所示，既沒有對任何介質都敏感的鋼 材，也沒有能引起任何鋼材均產(chǎn)生應力腐蝕破裂的介質。而力學因素說的是如果構件的 應力沒有達到一定的水平，即使有敏感的材料和特定的介質配合，也不會出現(xiàn)應力腐燭 開裂現(xiàn)象。這種應力可以是整體的，也可以是局部的，同時包括由外部載荷引起的應力 和內(nèi)部應力。一直以來，人們普遍認為只有拉應力會產(chǎn)生應力腐燭，最近研究結果表明， 壓應力在某些情況下也可以產(chǎn)生應力腐燭（2q）

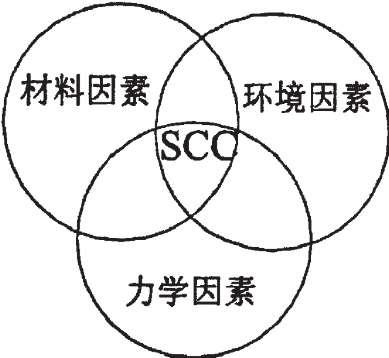

圖1.2影響應力腐燭的三個基本條件 Fig. 1.2 Three factors influencing the SCC
圖1.2表示了產(chǎn)生應力腐蝕的三個基本條件：材料因素、環(huán)境因素和力學因素之間 關系，應力腐燭實際上是上述三個條件的交集。
