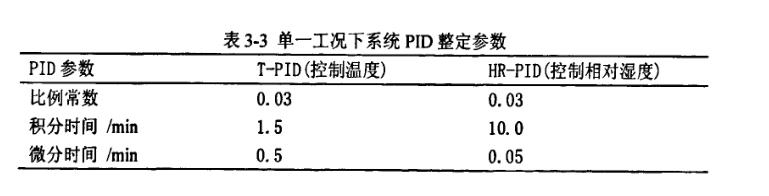

如圖3-l的TRNSYS系統中按表2.2，表3.1及表3.2設置參數后，即可對熟濕獨立控制型恒溫恒濕空調系統進行模擬計算。模擬計算主要分析系統運行得到的溫濕度情況以及熱濕獨立控制裝置工作狀態，并通過與傳統型系統各個部件能耗情況對比分析熱濕獨立控制型系統的節能效果。系統模型調試穩定后得到兩個PID整定參數值如表3．3所示。

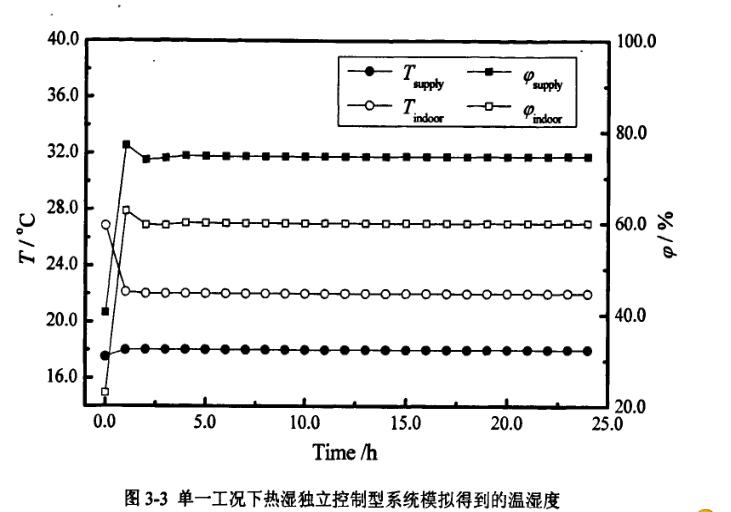

熱濕獨立控制型系統模擬計算后得到的室內溫濕度及送風溫濕度情況如圖3.3所示。系統運行達到穩定狀態后，室內溫度及相對濕度均穩定在設定的目標值上，即22．0℃，60．0％，所以該系統在當前負荷下可以滿足室內恒溫恒濕的要求。而模擬得到穩定后的送風參數分別為：送風溫度18.0l℃，送風相對濕度74.65％。對比計算被調空間負荷過程采用的實際送風參數(表3．2)，發現兩者誤差較小，模擬結果相對實際情況誤差分別為：溫度0．50％，相對濕度0.6l％。






模擬得到的PID調節器輸出信號值如圖34所示，穩定后兩個PID信號值分為由各個部件的控制信號可以發現當前房間負荷下，該工況下空氣處理過程僅有表冷器和加熱器工作，而加濕器停止工作。同樣圖3．2傳統型系統模型按表2.2，表3．1及表3．2設置參數后，即可對傳統型系統進行模擬計算，系統調試得到的PID參數與熱濕獨立控制型系統模型(表3．3)相同。

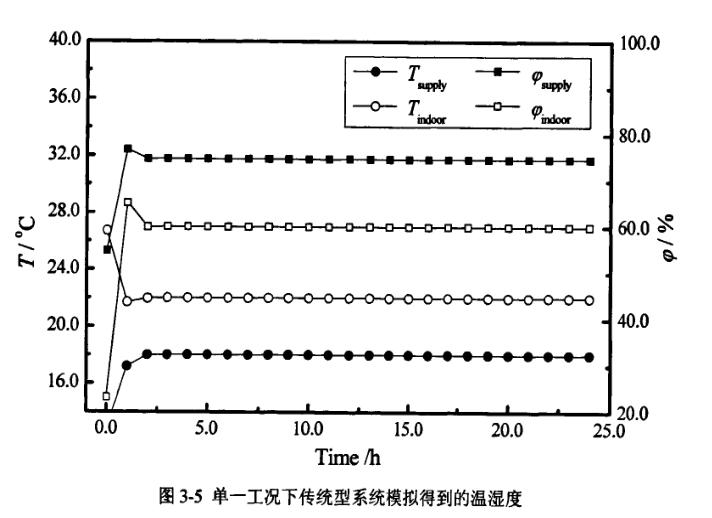

模擬得到溫濕度情況如圖3.5所示，對比圖3.3，穩定前，傳統型系統和熱濕獨立控制型系統室內溫濕度值波動情況略有不同，而穩定后傳統型系統室內溫濕度為：溫度22．0℃，相對濕度60.0％，與熱濕獨立控制型系統一致，因此傳統型系統運行穩定后，室內溫濕度能達到要求。





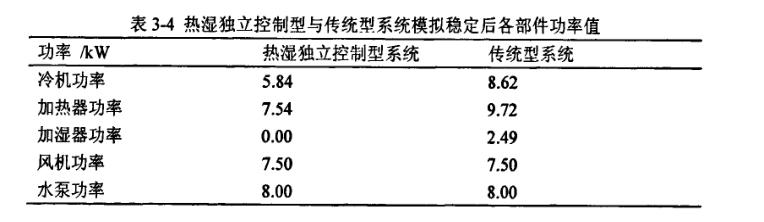

空調系統中耗能部件主要包括冷水機組，加熱器，加濕器，水泵以及風機等，其中只有冷水機組(Water Chilling Unit，簡寫為WCU)，加熱器及加濕器的能耗是隨著工況的不同而變化的，因此對系統能耗分析主要對系統中的冷機功率，加熱器功率和加濕器功率進行對比。單一工況下熱濕獨立控制型系統與傳統型系統計算得到的能耗對比情況如圖3-6所示。 http://www.dgzhenghang.cn
