1 范圍
本標準規定了噴霧器產品質量的分等指標、試驗方法及質量評定程序。
本標準適用于農業、林業及衛生防疫用的手動噴霧器。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB/T 2828—1987 逐批檢查計數抽樣程序及抽樣表（適用于連續批的檢查）
GB/T 15404—1994 噴霧器試驗方法
JB/T 5673—1991 農林拖拉機及機具涂漆 通用技術條件
3 質量指標
3. 1 噴霧器應符合本標準的要求，并按經規定程序批準的產品圖樣和技術文件制造。
3. 2 噴霧器的產品質量分等，按噴霧器的技術水平和質量水平分為合格品、一等品和優等品。

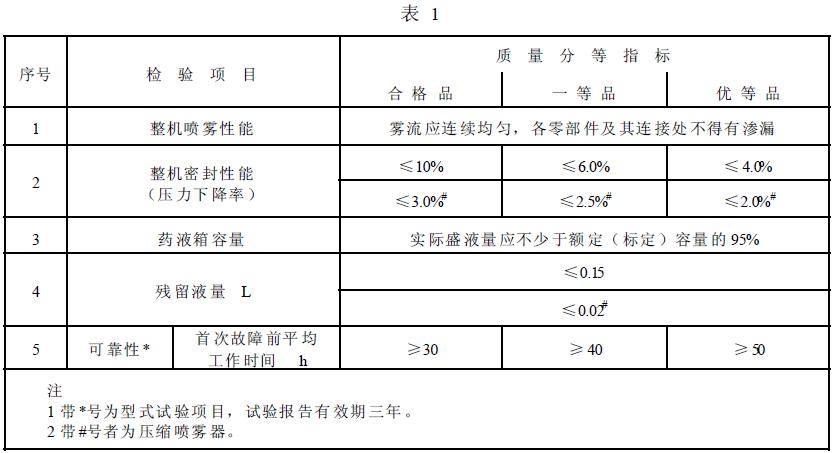

3. 3 噴霧器的整機及可靠性能應符合表1 的規定。

3. 4 噴霧器主要零部件質量應符合表2 的規定。

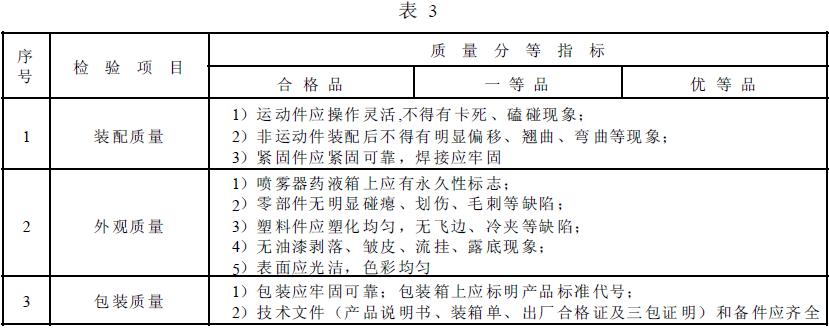

3. 5 噴霧器整機裝配、外觀質量及包裝質量應符合表3 的規定。

4 試驗方法
4. 1 試驗用液體
噴霧器的性能試驗用液均為不含固體雜質的常溫清水，但耐腐蝕試驗除外。
噴霧器耐腐蝕試驗的介質及介質溫度按JB／T 5673—1991 中附錄A的規定。
當氣溫低于15℃進行塑料藥液箱墜落試驗時，試驗用清水的溫度應保持在20℃±5℃。
4. 2 整機噴霧性能試驗
將噴霧器安裝成使用狀態，在噴射部件管路上接入壓力表（精度不低于1.5 級），使噴霧器在常用工作壓力（背負噴霧器為0.2~0.4 MPa，壓縮噴霧器0.15~0.4 MPa）下噴霧，并進行如下觀察檢查：
a) 霧流是否均勻，霧流是否良好；
b) 有無斷續噴霧現象；
c) 各零部件及連接處是否滲漏。
觀察時間為1 min，試驗中允許對機具進行調整。
4. 3 整機密封性能試驗
在噴霧器出水接頭處安裝壓力表和截流閥，關閉截流閥，升壓至規定的壓力（背負噴霧器為0.8 MPa，壓縮噴霧器0.4 MPa）時止，待壓力穩定后計時，保持5 min，觀察各處有無滲漏，記錄壓力下降量。
4. 4 藥液箱容量測定
在磅秤上秤量噴霧器凈重，然后向藥液箱內加水至水位線，再秤量其重量，計算出實際容量。
4. 5 殘留液量測定
將噴霧器安裝成使用狀態，并置于平臺上，藥液箱內加入適量清水，操作噴霧器使噴頭正常噴霧，直至出現斷續噴霧現象為止，將藥液箱內殘留液體倒入量杯中計量其體積。
4. 6 首次故障前平均工作時間（MTTFF）
首次故障前平均工作時間（MTTFF）按GB/T 15404—1994 中5.25 的要求進行。
4. 7 空氣室耐壓試驗
將空氣室裝在氣室水壓試驗臺上，開機啟動緩慢升壓，在規定的試驗壓力下，保持1 min，觀察空氣室有無破裂、滲漏現象。
4. 8 藥液箱耐壓試驗
將壓縮噴霧器藥液箱內加滿清水，蓋上加水蓋，堵死安全閥，置于特制的安全罩內，采用水壓試驗，緩慢升壓至規定的壓力為止，保持1 min，觀察藥液箱有無滲漏、損壞。
4. 9 金屬藥液箱耐腐蝕試驗
金屬藥液箱耐腐蝕試驗按JB/T 5673—1991 中附錄A的規定進行。
4. 10 塑料藥液箱墜落試驗
a) 背負式：拆除噴射部件、空氣室及藥液箱的上、下夾環，堵死出水口。在20℃±5℃下，藥液箱內注入額定容量的清水。箱底向下，以1.0 m±0.05 m 高度（箱底至地面的距離）自由墜落于水泥地上，連續3 次，觀察藥液箱有無破裂和滲漏。
b) 壓縮式：拆除噴射部件，在出水接頭處加裝三通管用以向藥液箱內沖氣及測量壓力，在20℃±5℃下，藥液箱內注入額定容量的清水，并充氣至工作壓力上限，箱底向下，以0.6 m±0.05 m高度（箱底至地面的距離）自由墜落于硬質木板上，連續墜落3 次，觀察藥液箱有無破裂。試驗時注意安全防護。
