正航儀器講述工業通風機射流風機的性能試驗
一、范圍
本標準涉及到GB/T 19075 定義描述的射流風機所有技術性能與特性的試驗。本標準不包括為管道應用設計的或為空氣循環單獨設計的那些風機，例如，吊扇和臺扇。本標準所敘述的試驗程序與試驗室條件有關，現場的性能試驗不包括在內。
二、 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本標準。
GB/T 755.2-2003 旋轉電機(牽引電機除外)確定損耗和效率的試驗方法（IEC 60034-2.1972 ,IDT)
GB/T 1236-2000 工業通風機用標準化風道進行性能試驗。（idt ISO 5801.1997)
GB 10068-2000 軸中心高為56 mm 及以上電機的機械振動振動的測量、評定及限值(idt IEC60034-14:1996）ISO 14695.2003 工業通風機振動測量方法
三、 術語和定義
GB/T 1236 和GB/T 19075 中所做的術語和定義及以下術語和定義均適用于本標準。
1、通鳳機有效動壓Pdeffective fan dynamic pressure
通風機輸出的動能分量的常規數量表示。對于射流風機來說，可由通風機有效出口速度和進口密度來計算。
注：通風機有效動壓將不同于穿過該截面的動壓的平均數，因為它不考慮由于偏離均勻軸向速度分布而造成的動能波動部分。
2、鳳機有效出口面積, effective fan outlet area
在射流風機情況下，指風機出口面積扣除電機、整流罩或其他在注解中提到的障礙物的有效面積。

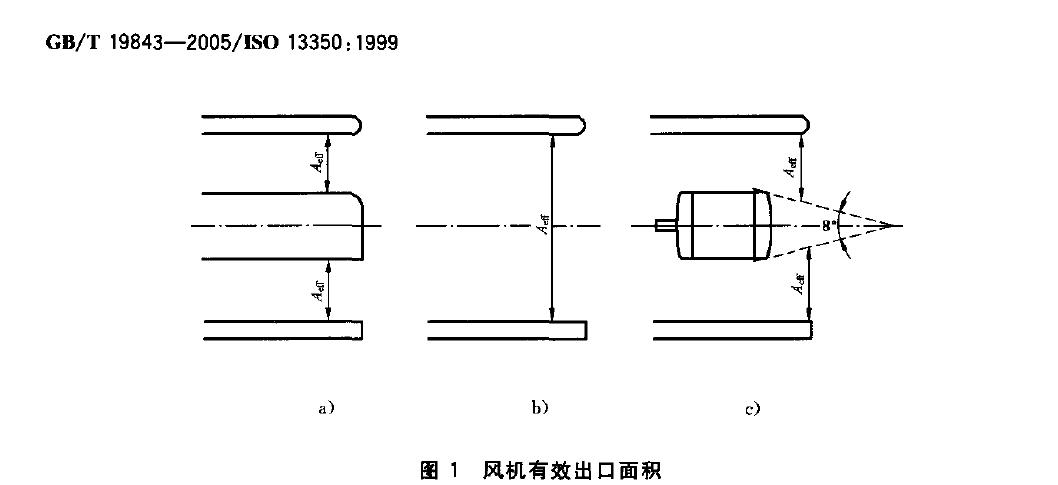

注1：如果消聲器中心體達到風機出口平面，那么風機有效出口面積定義為風機出口平面的環形面積，如圖1a）中所示。
注2：如果風機具有元中心體的消聲器，如圖1b），那么風機有效出口面積應為靠近消聲器內的橫截面積，不是某種喇叭口形狀的出口截面積。
注3：如果中心體(電機或消聲器的中心部分)不延至出口平面，風機有效出口面積應為接近機殼和電機之間的環形面積，但要隨中心體和出口之間距離的增加有所增大，如圖1c) 中的定義。當電機位于進氣側時，圖1c) 適用于葉輪輪載而不是電機。

3、鳳機有效出口速度, effective fan outJet velocity
由推力、進口密度和風機有效出口面積按11. 2 條所述計算。
4、鳳機出口速度fan outJet velocity
在射流風機情況下，它是進口容積流量除以風機有效出口面積
5、鳳機護罩fan guard
護罩設計成能防止相對大的外來物，例如飲料罐的吸入，這些護罩有時裝配到射流風機的人口和出口上。
注:護罩對于風機推力性能和噪聲級有明顯作用，在指定使用護罩的地方，應對帶有護罩的風機進行現場測量。
6、鳳室chamber
氣流速度比風機進口或出口的氣流速度小的風道。
7、試驗封閉場地t四t enclosure
將風機和試驗通道安裝于不能通風的房間或其他空間。
8、葉輪平衡等級impeller balance grade
按JB/T 9101-1999 規定為G 級。
9、鳳機振動速度fan vibration velocity 按照本標準和ISO 14695 測量的頻率為10 Hz-I0 kHz 的未濾波的均方根振動速度。
10、鳳機葉輪效率 overall efficiency風機空氣功率除以葉輪功率。
11、總效率低overall efficiency風機空氣功率除以電機輸入功率。
12、聲壓級 sound pr四sure level試驗條件下該聲源傳播聲壓的平方與基準聲壓的平方的比以10 為基底對數的10 倍。
13、聲功率級 sound power level試驗條件下該聲源傳播的聲功率同基準聲功率的比10為基底對數的10倍
14、出口聲功率級L歸outlel sound power level
在風機出口處確定的風機的聲功率級。
15、所考慮的頻率范圍frequency range of inleresl
通常為中心頻率在63 Hz-8 000 Hz 之間的倍頻帶和中心頻率在50 Hz-I0 000 Hz 之間的三分
之一倍頻帶。

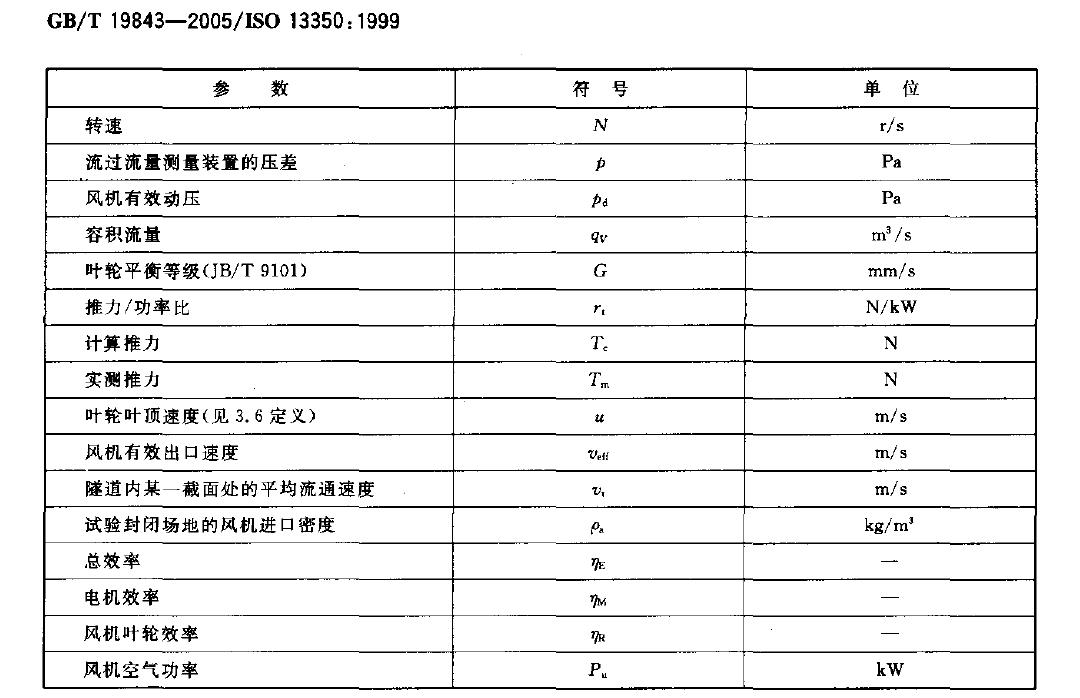

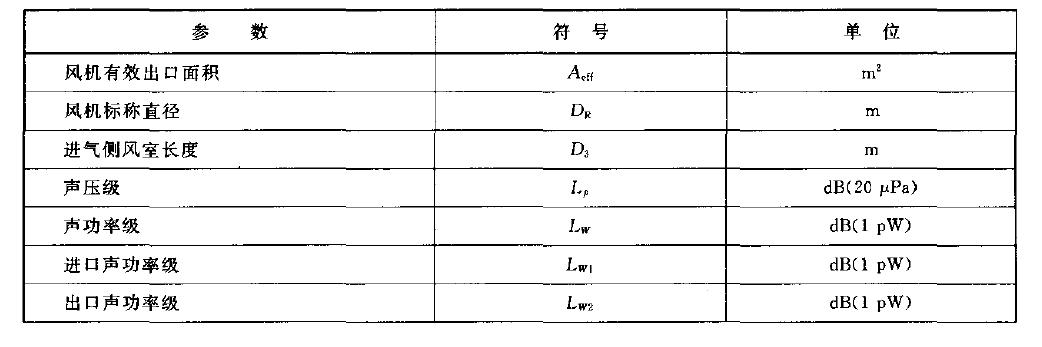

四、符號和單位
下述符號和單位適用于所列的參數：
