正航儀器皮革—密度的測定
1.概述
密度是一種材料的主要物理性質(zhì)，是單位體積物體的重量，由于皮革是屬于多孔性疏松的物料，在革之中有許多大小不同，排列不規(guī)則的微孔，所以革的密度分為視密度(表觀密度)和真密度。
單位體積的革(包括革中的孔隙在內(nèi))的重量為革的視密度即表觀密度，以d表表示。
將微孔所占的體積排除在外的單位體積革的緊實物質(zhì)的重量，稱為真密度，以d真表示。
視密度和真密度均以g/cm3表示。
通過視密度和真密度可以計算革的孔隙及孔率，從而研究革的多孔性質(zhì)，這種性質(zhì)與皮革的透氣性，透水汽性，保溫性能關(guān)系很大。
皮革內(nèi)的孔隙是由皮纖維間的空間，毛管、汗腺管和皮脂腺管所形成的，小孔的體積所占皮革體積的百分率稱為孔率(p)。
則 P = [（ d真一d表 ）/ d真] × l00
   P = （1－d表/ d真）×l00
式中：P ── 孔率(%)
d表── 革的表觀密度（g/cm3）
d真── 革的真密度（g/cm3）
革的孔率取決于原皮組織構(gòu)造的緊密度；制造過程中的操作特點；毛囊、汗腺和皮脂腺的分布情況等。機(jī)械操作中的拉軟、壓光等操作影響皮革的疏松程度，故對視密度影響較大。生產(chǎn)過程中皮革的化學(xué)組成的變化，如鞣質(zhì)的結(jié)合、填充等都影響真密度。一般情況革的視密度變化范圍較大，而真密度變化較小。一般鉻鞣革視密度在0.68～1.00之間；植鞣革在0.79～l.l0之間。
革的孔率與透氣性、透水汽性的關(guān)系見表1-4

皮革的許多獨特的性質(zhì)，就是直接與它的纖維特殊編織方式造成的大量的天然微孔有關(guān)。例如，皮革的透水汽性就是由于它有許多連續(xù)的微孔網(wǎng)絡(luò)；皮革的異?？箯澢谛允怯捎谠谖⒖捉Y(jié)構(gòu)內(nèi)革的細(xì)小纖維可以在壓力下重新定向；在多孔結(jié)構(gòu)內(nèi)保留了空氣，使革有高的保溫性能和絕熱性，這些都是革制品尤其是皮鞋所需要的。
2.視密度的測定方法
l.試樣的制備
按圖 1一8所示，位置“l0”作刀模切取一圓塊試樣，直徑為5 cm，并進(jìn)行空氣調(diào)節(jié)。
2.厚度測定
在試樣上取四點，其中一點O為試樣中心點，其它三點 a、b、 c離粒面中心O約為2 cm，abc三點連線為等邊三角形，在定重式測厚儀上分別測定a、b、c、o四點的厚度，然后計算平均值，以t表示厚度。
3.測定直徑
用直尺在粒面上量取兩個互相垂直的直徑，再在肉面上量取兩個相互垂直的直徑，四個數(shù)的平均值作為試樣的直徑，以D表示。
4.4.稱重
將試樣置于度為0.01g的工業(yè)天平上稱量，以W(g)表示。
5.5.計算
革試樣的視密度(g/cm3)
d表 = W/V  =（4W）/（πD2t）
式中：d表── 革樣的視密度(g/cm2)；
 W──樣重(g)；
 V──革樣的體積(g/cm3)；
 D──革樣的平均直徑(cm)；
 t ──革樣的平均厚度(cm)。
5.6注意：
(1) 易于壓縮的革，測定厚度時，測厚儀上所加的負(fù)荷可以適當(dāng)減小，但應(yīng)在報告上如實說明；
(2) 如果試樣切自厚薄不均的皮革，測取的厚度點應(yīng)在三個以上；
（3）測視密度的試樣應(yīng)留下作吸水性實驗。
3.視密度和真密度同時測定
1.儀器
（1）（1）滴定管——經(jīng)過校正，并固定在架上。
（2）（2）100ml容量瓶一—以V0表示瓶的體積。
2.試樣準(zhǔn)備
將試樣切成長20 mm，寬2～3 mm的小窄條，并仔細(xì)清除所附革屑。
3.操作手續(xù)
在工業(yè)天平上稱取試樣5～10g，稱量到0.01g。置入容量瓶中，然后由滴定管加入甲苯至標(biāo)線。記下所用甲苯的體積，以V1表示之，用瓶塞或濾紙蓋住瓶口以避免塵埃。靜置一晝夜，此時革內(nèi)孔隙就被甲苯所充滿，同時瓶內(nèi)甲苯體積應(yīng)減少，待達(dá)到確定不變的水平面時，再滴入甲苯以補(bǔ)足此減少的體積，記錄此體積為V2，則革樣緊實物質(zhì)的體積V緊，為：

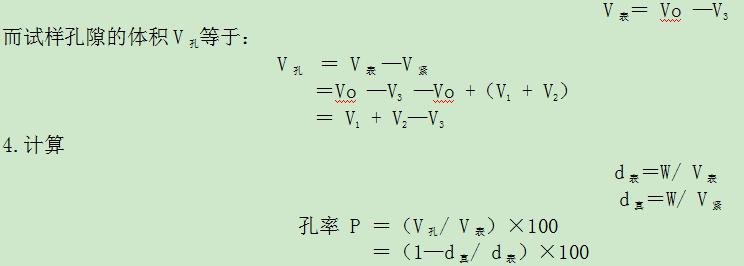

將瓶中甲苯及試樣全部傾出，用濾紙把試樣表面所附甲苯輕輕吸盡。再將試樣放入容量瓶中，加入甲苯到標(biāo)線，所用甲苯體積以V3表示。容量瓶體積V0與這次加甲苯體積V3之差即為試樣的緊實物質(zhì)再加上它的空隙的總體積，即視體積（表觀體積）V表。即：
