正航儀器皮革—吸水性的測定
1.概述
革的吸水性是測定革試樣在規(guī)定溫度的定量水中浸泡15 min和24 h后所吸收水的重量或體積所占革試樣重量的百分比，它是用來表征革的防水性。吸水性越小，防水性越好。這對于底革尤為重要，因為植鞣底革在穿用時，經常與水接觸，吸水性強的革則影響耐穿性，同時，在保存過程中會大量吸收空氣中水分，而容易生霉。
皮革是疏松多孔的物料，它的吸水性，很大程度上取決于革的孔率的大小，但與革的纖維組織的緊密度，革中的油脂含量及填充物質有關系，如革內油脂含量高，則降低革的吸水性，底革的吸水性還隨鞣制程度的增高和滾壓的加強而降低，豬毛孔徑大，且深入皮下，比牛革更容易吸水，革吸水時，肉面比粒面快，鉻鞣革的吸水性高于植鞣革，24 h以后，植鞣革吸水性為46～82%，而鉻鞣革高達107%。
吸水性測定有兩種方法：稱重法和容量法。
2.稱重法測定革的吸水性
l.試樣制備
測過密度的試樣（空氣調節(jié)過的)
2.儀器：
(l) 感量為l/1000的天平；
(2) 容積約為l00 cm3的圓形平底玻璃皿；
(3) 鑷子。
3.操作方法
(l)稱重W(g)準確到0.0lg
(2)將幾粒玻璃珠放在平底玻璃皿內，再將試樣粒面向上平放在玻璃珠上。
 (3)加入比該試樣重10倍左右的20±2℃的蒸餾水于皿中，并在試驗過程中保持規(guī)定的水溫，試樣若有漂浮現象可以加入幾枚玻片或玻棒于試樣上面。
(4)經過15min后，用鑷子取出試樣，再用濾紙輕輕吸取試樣表面的浮水。
(5)稱重得W1
(6)再將稱重后的試樣放入原來的盛水器中繼續(xù)浸泡23 h 45 min(加前面的15 min，總共24h)，再取出用濾紙輕輕吸取表面浮水。
(7)稱重得W2

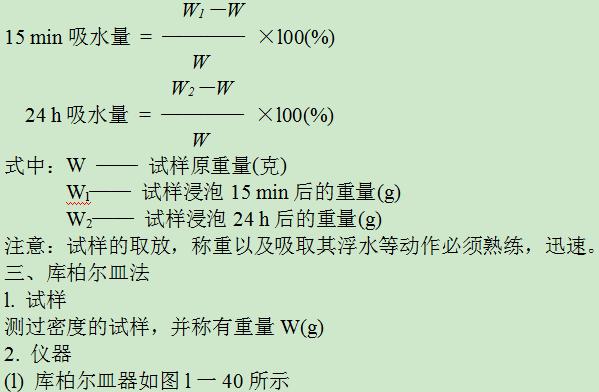

4.計算

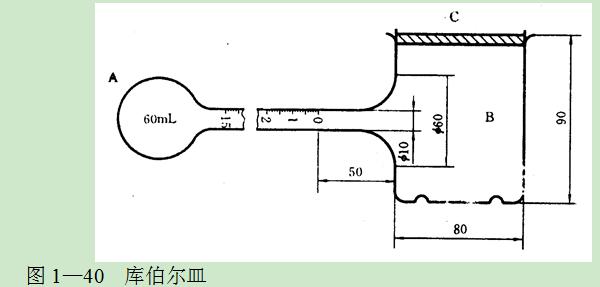

(2)天平：到0.0lg
 3.操作方法
(l)用蒸餾水將庫伯爾皿的內壁浸濕，傾去蒸餾水，再將器皿垂直豎立，徐徐加入蒸餾水到刻度“0”處；
(2)將皿平放于工作臺上，將經空調后的試樣粒面向上放入皿B內，再將圓球部分慢慢抬起讓蒸餾水全部流入B內，將試樣全部浸沒(如作輕革，可用小玻棒壓于試樣上)，皿口蓋以表面皿，以免水分蒸發(fā)。
(3)在室溫下放置15min后，取下皿蓋，將儀器慢慢豎立使水全部流入圓球和刻度管中，保持數分鐘，將試樣上粘附的水，都用玻棒移入皿中，讀取水分損失毫升數V1。
(4)立即放下儀器重復以上操作，總共24 h后再讀取水分損失毫升數V2。
測定時應作平行試驗，并做空缺試驗(不加試樣的以上操作)以校正水分蒸發(fā)和粘附器皿的損失量。

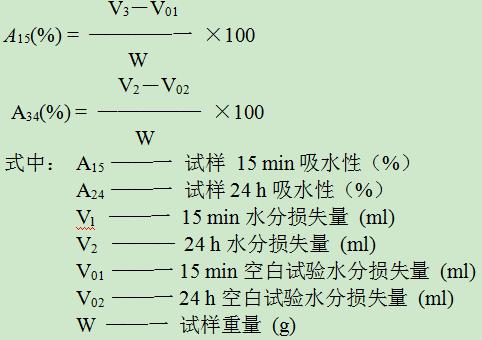

4.計算：
