模擬分析圖3．2所示傳統型系統TRNSYS模型在表3．5中的工況下能耗情況，并結合表3．5中各個工況下熱濕獨立控制型系統能耗結果，對不同負荷情況下的熱濕獨立控制型系統的節能情況進行分析。

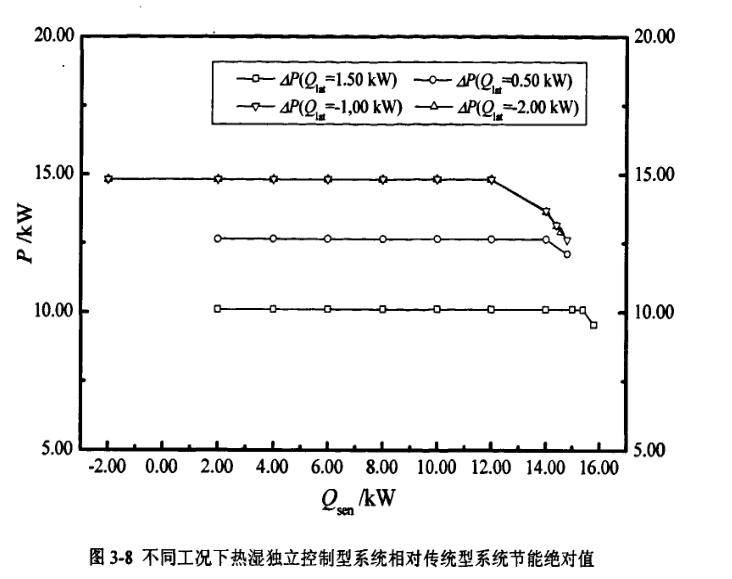

模擬得到的系統總功率及能耗對比結果如表3.8所示。將節能值彳尸按顯熱負荷‰和潛熱負荷9砒不同作圖，結果如圖3-8所示，由圖3．8，表3．5和表3．8可知：當ST,eID小于0．5時。隨著顯熱負荷‰的增加，節能值減小。因?yàn)榇藭r(shí)ST,PID減小(見3．4．2第三段)，T-PID輸出信號值減小導致表冷器入口冷凍水流量增加，表冷器熱交換率增加，導致冷機功率增加，而傳統型系統表冷器熱交換率保持為值，且熱濕獨立控制型和傳統型系統加濕器功率基本相等，因此熱濕獨立控制型系統節能值減小。當SRH,PXD小于0．5時。對于熱濕獨立控制型系統，相同顯熱負荷‰下，隨潛熱負荷鳊的增加，節能值減小。





因?yàn)榇藭r(shí)SRH,PID減小(見3．4．2第三段)，RH-PID輸出信號值減小導致表冷器入口冷凍水溫度較小，表冷器除濕量增加，總熱交換率增加，導致冷機功率增加，而傳統型系統表冷器熱交換率保持為值，且熱濕獨立控制型和傳統型系統加熱器功率基本相等，因此熱濕獨立控制型系統節能值減小。當ST,PID大于O．5時，相同潛熱負荷Ql砒下，隨著顯熱負荷‰的增加，節能值保持不變；當SRH,PID大于0．5時，相同顯熱負荷‰下，隨著潛熱負荷Ql缸的增加，節能值亦保持不變。由于這兩種情況下，表冷器入口冷凍水流量和溫度都保持不變，而熱濕獨立控制節能思想以控制表冷器工作狀態減少熱濕補償量為基礎，因此在各工況表冷器狀態沒有改變的情況下，節能值亦保持不變。






將表3-8中節能相對值卯按顯熱負荷‰和潛熱負荷弛不同作圖，結果如圖3-9所示。由圖可知：當ST,PXD大于0．5時，同潛熱負荷下，隨著顯熱負荷‰的增加，節能相對值增大，因?yàn)榇藭r(shí)節能值保持不變，而傳統型系統功率減小，因此節能相對值增大；當ST,PID小于0.5時。同潛熱負荷下，隨著顯熱負荷‰的增加，節能相對值減小，因?yàn)榇藭r(shí)節能值減小，傳統型系統功率亦減小，但是前者較后者減小比例大，所以節能相對值減小。當SRH,PID大于0.5時，相同顯熱負荷Qsen下，隨著潛熱負荷的增加，節能相對值略有增大，因?yàn)榇藭r(shí)節能值保持不變，但是傳統型系統功率減小，因此節能相對值增大：當SRH,PID小于0.5時。
隨著潛熱負荷‰的增加，節能相對值減小，因?yàn)榇藭r(shí)節能值減小，傳統型系統功率亦減小，但是前者較后者減小比例大，所以節能相對值減小。由圖3-9可得：對于“低溫高濕”工況，熱濕獨立控制型系統穩定運行后節能約為20.0-40.0％；對于“高溫低濕”工況，節能約為30.0-40.0％；對于“低溫低濕”工況，節能約為25％，而對于該工況，如3．4．2節中第十段l，2兩種情況所述，關閉冷機或是提高恒溫水箱出水溫度的措施，將進一步提高節能效果。
